Trong lĩnh vực gia công cơ khí và chế biến gỗ hiện nay, máy phay CNC 3 trục là thiết bị không thể thiếu. Đây là dòng máy tự động hóa cao, giúp tạo ra các chi tiết có độ chính xác tuyệt đối, bề mặt mịn đẹp và tiết kiệm đáng kể thời gian sản xuất. Để khai thác tối đa hiệu quả, việc hiểu rõ cấu tạo máy phay CNC 3 trục là điều vô cùng quan trọng.
Giới thiệu về máy phay CNC 3 trục
Máy phay CNC (Computer Numerical Control) là dòng máy được điều khiển bằng chương trình số (G-code), giúp gia công tự động các chi tiết theo bản vẽ thiết kế. Trong đó, máy phay CNC 3 trục là loại phổ biến nhất, cho phép dao cắt di chuyển đồng thời trên ba phương X, Y, Z để gia công bề mặt phẳng, bo tròn, rãnh hoặc khắc hoa văn 3D.
So với máy phay truyền thống, CNC 3 trục mang lại:
- Độ chính xác cao hơn nhiều lần.
- Khả năng hoạt động liên tục 24/7.
- Tiết kiệm nhân công, giảm lỗi trong quá trình thao tác.
Nhờ đó, máy được ứng dụng rộng rãi trong chế biến gỗ nội thất, sản xuất khuôn mẫu, gia công kim loại, quảng cáo và nhiều ngành nghề khác.

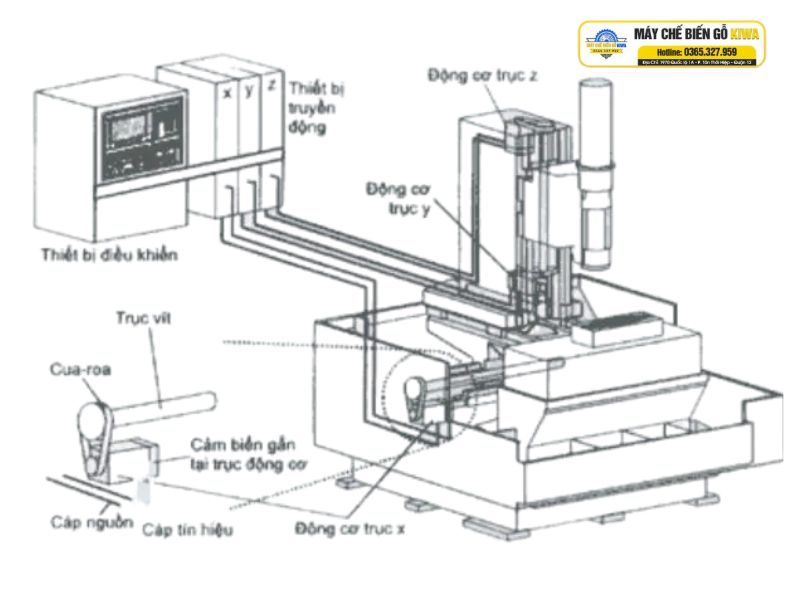

Cấu tạo máy phay CNC 3 trục
Thân máy (Frame / Bed)
Là khung xương chịu lực chính của máy, giúp cố định toàn bộ hệ thống. Thân thường được đúc từ gang nguyên khối hoặc thép hàn, đảm bảo độ cứng vững, hạn chế rung lắc trong quá trình phay tốc độ cao. Cấu trúc thân máy ảnh hưởng trực tiếp đến độ ổn định và tuổi thọ của thiết bị.
Bàn máy (Worktable)
Bộ phận này dùng để cố định phôi và di chuyển theo hai trục X và Y. Mặt bàn thường có rãnh chữ T, cho phép gắn đồ gá linh hoạt.
Với máy phay gỗ CNC, bàn có thể là bàn hút chân không giúp giữ phôi phẳng tuyệt đối, không xê dịch khi gia công.
Trục chính (Spindle)
Trục chính là “trái tim” của máy phay CNC. Nó chịu trách nhiệm quay dao cắt với tốc độ từ vài nghìn đến hàng chục nghìn vòng/phút. Một spindle tốt sẽ quyết định chất lượng bề mặt sản phẩm và độ chính xác của đường dao.
Bên trong trục chính gồm: motor truyền động, ổ đỡ chính xác cao, hệ thống làm mát bằng gió hoặc nước, và cơ cấu thay dao tự động (ATC).
Hệ thống dẫn hướng & vít me bi
Đây là phần giúp chuyển động các trục X, Y, Z mượt mà và chính xác.
- Thanh trượt tuyến tính (linear guide): Giảm ma sát, cho phép chuyển động ổn định.
- Vít me bi (ball screw): Truyền lực quay thành chuyển động tịnh tiến với độ chính xác cực cao.
Hệ thống này đảm bảo dao cắt di chuyển đúng theo quỹ đạo đã lập trình.
Động cơ Servo & Driver
Mỗi trục đều được điều khiển bởi motor servo kết hợp driver phản hồi vị trí. Servo giúp máy phản ứng nhanh, dừng chính xác ở vị trí mong muốn, gần như không có độ trễ. Đây là yếu tố quyết định độ mượt của đường dao và khả năng tái lập chính xác khi gia công hàng loạt.
Bộ điều khiển CNC (Controller)
Là “bộ não” của toàn hệ thống – nơi tiếp nhận và xử lý lệnh G-code từ phần mềm CAM (như Mach3, Fanuc, Syntec, Siemens…). Controller điều phối đồng thời ba trục, tính toán tốc độ, vị trí và gia tốc dao cắt trong thời gian thực.
Hệ thống điện & cảm biến
Gồm tủ điện trung tâm, bộ nguồn, dây tín hiệu, cảm biến hành trình, cảm biến giới hạn và công tắc khẩn cấp. Nhờ hệ thống này, máy vận hành an toàn, tự động dừng khi xảy ra sự cố.
Nguyên lý hoạt động của máy phay CNC 3 trục
Quy trình hoạt động của máy CNC 3 trục có thể tóm tắt qua 4 bước:
- Nhập dữ liệu G-code: Kỹ sư lập trình mô hình 3D bằng phần mềm CAM (Mastercam, Fusion 360, ArtCAM…) và xuất mã G-code.
- Bộ điều khiển phân tích lệnh: Controller dịch mã thành chuyển động cụ thể của các trục.
- Dao cắt thực hiện gia công: Trục X, Y, Z di chuyển đồng bộ, dao quay cắt vật liệu theo đường đã định.
- Hoàn thiện sản phẩm: Bề mặt chi tiết được phay phẳng, khắc 3D, hoặc tạo hình theo yêu cầu.
Nguyên lý tưởng đơn giản, nhưng thực tế đòi hỏi sự đồng bộ cao giữa phần mềm – cơ khí – điện tử để đạt độ chính xác tuyệt đối.
Ưu điểm của máy phay CNC 3 trục so với máy truyền thống
| Tiêu chí | Máy phay cơ truyền thống | Máy phay CNC 3 trục |
| Độ chính xác | Phụ thuộc tay nghề thợ | ±0.01 mm, lập trình tự động |
| Năng suất | Thấp, thao tác thủ công | Cao, có thể chạy liên tục 24/7 |
| Tự động hóa | Không có | Có, điều khiển bằng G-code |
| Tính ổn định | Dễ sai lệch | Ổn định, lặp lại chính xác |
| Ứng dụng | Gia công đơn giản | Gia công phức tạp, khắc 3D, tạo hình |
Nhờ những ưu điểm này, máy phay CNC 3 trục ngày càng được sử dụng rộng rãi trong cả ngành gỗ lẫn cơ khí chính xác.
Ứng dụng thực tế của máy phay CNC 3 trục
Máy phay CNC 3 trục có mặt trong hầu hết các lĩnh vực sản xuất hiện nay:
- Chế biến gỗ nội thất: Phay mặt bàn, cánh cửa, khắc hoa văn 3D, tạo họa tiết cổ điển.
- Cơ khí chính xác: Gia công khuôn ép nhựa, khuôn dập, linh kiện máy.
- Quảng cáo: Khắc logo, chữ nổi trên mica, nhôm, đồng, gỗ.
- Giáo dục – đào tạo: Dùng trong các trường nghề, đại học kỹ thuật.
Máy Chế Biến Gỗ KIWA hiện cung cấp trọn gói giải pháp máy phay CNC gỗ 3 trục, phù hợp cho các xưởng mộc công nghiệp, doanh nghiệp chế biến gỗ và đơn vị đào tạo kỹ thuật.
Một số dòng máy phay CNC 3 trục phổ biến tại KIWA
- Máy phay CNC mini: Kích thước nhỏ gọn, thích hợp cho xưởng mẫu hoặc cơ sở đào tạo.
- Máy phay CNC 3 trục công nghiệp: Khung thép đúc, bàn hút chân không, công suất cao.
- Máy phay CNC chuyên gỗ: Tốc độ trục chính lên đến 24.000 vòng/phút, hỗ trợ thay dao tự động, phù hợp với sản xuất hàng loạt.
Mỗi dòng máy được KIWA thiết kế tối ưu cho từng nhu cầu từ gia công chi tiết nhỏ đến sản xuất quy mô lớn.
Hướng dẫn bảo trì và vận hành máy phay CNC 3 trục
Để máy luôn hoạt động ổn định và có tuổi thọ cao, cần tuân thủ các nguyên tắc bảo trì sau:
- Kiểm tra định kỳ: Trục chính, dẫn hướng, vít me bi, động cơ servo.
- Bôi trơn thường xuyên: Sử dụng dầu chuyên dụng cho các cơ cấu trượt.
- Vệ sinh sạch sẽ: Loại bỏ bụi gỗ, phoi kim loại, tránh làm nghẹt hệ thống làm mát.
- Nguồn điện ổn định: Giúp tránh cháy driver hoặc controller.
Vận hành đúng quy trình không chỉ giúp nâng cao hiệu suất mà còn giảm 30–40% chi phí sửa chữa trong dài hạn.
