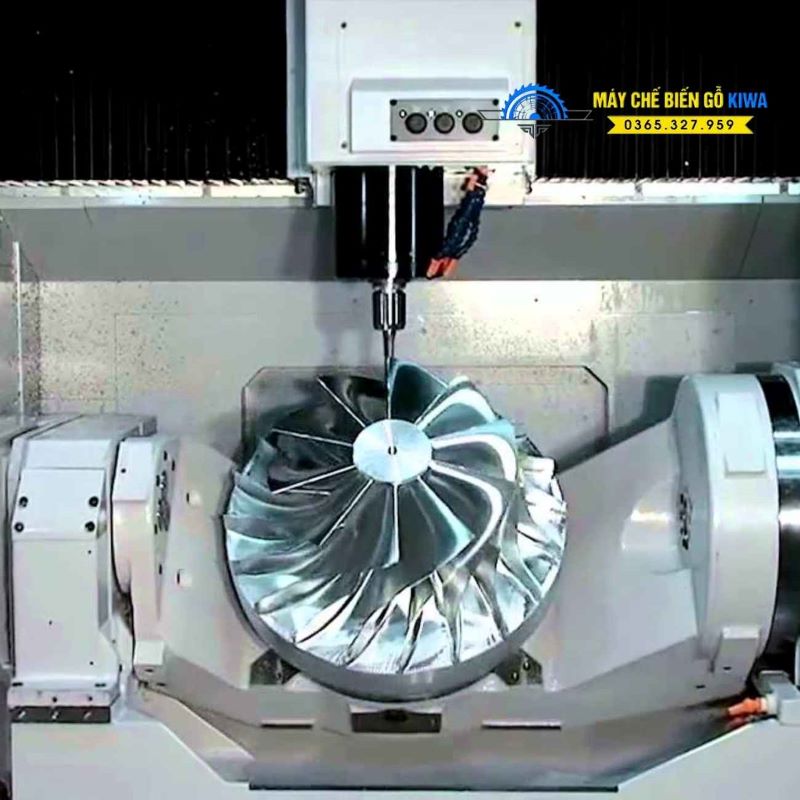

Máy CNC 5 trục là gì?
Máy CNC 5 trục (5-axis CNC machine) là một loại máy công cụ điều khiển bằng máy tính (CNC) có khả năng di chuyển đồng thời trên 5 trục tọa độ. Điều này giúp máy có thể gia công các chi tiết phức tạp từ nhiều góc độ khác nhau mà không cần phải thay đổi vị trí của phôi.
Khác với máy CNC 3 trục chỉ di chuyển theo các trục X, Y, Z, máy 5 trục bổ sung thêm 2 trục quay, thường là trục A và C (hoặc B và C), cho phép đầu cắt hoặc bàn máy xoay linh hoạt. Điều này mang lại khả năng gia công các bề mặt cong, các hốc sâu và các chi tiết có hình dạng phức tạp một cách hiệu quả.
Cấu tạo và nguyên lí hoạt động
Máy CNC 5 trục có cấu tạo gồm các bộ phận chính sau:
- Hệ thống điều khiển (Controller): Là “bộ não” của máy, đọc và xử lý các lệnh từ phần mềm CAM để điều khiển các chuyển động của máy.
- Trục chính (Spindle): Là nơi gắn dụng cụ cắt, có tốc độ quay cao để thực hiện quá trình gia công.
- Bàn máy (Table): Nơi giữ phôi gia công. Ở máy 5 trục, bàn máy có thể xoay và nghiêng.
- Động cơ bước (Stepper) hoặc servo: Cung cấp lực để di chuyển các trục.
- Hệ thống bôi trơn và làm mát: Giúp duy trì hiệu suất và tuổi thọ của máy, giảm nhiệt độ trong quá trình cắt.
Nguyên lý hoạt động của máy CNC 5 trục dựa trên việc sử dụng phần mềm CAM (Computer-Aided Manufacturing) để tạo ra chương trình gia công. Chương trình này bao gồm các lệnh điều khiển chuyển động của 5 trục một cách đồng bộ. Khi chương trình được nạp vào máy, hệ thống điều khiển sẽ tự động thực hiện các thao tác cắt gọt, tạo ra sản phẩm theo đúng thiết kế ban đầu.
Ứng dụng của máy CNC 5 trục trong sản xuất
Máy CNC 5 trục được đánh giá là một trong những công nghệ gia công tiên tiến nhất hiện nay, cho phép xử lý những chi tiết phức tạp với độ chính xác cực cao. Nhờ khả năng di chuyển linh hoạt theo nhiều phương, loại máy này được ứng dụng rộng rãi trong nhiều lĩnh vực sản xuất công nghiệp.
Gia công khuôn mẫu phức tạp
Máy CNC 5 trục thường được sử dụng để gia công các loại khuôn mẫu trong ngành:
- Khuôn ép nhựa cho sản xuất hàng tiêu dùng, linh kiện điện tử.
- Khuôn đúc kim loại dùng trong ngành cơ khí chế tạo.
- Khuôn sản xuất composite, sợi carbon cho công nghiệp hàng không.
Ưu điểm là máy có thể gia công chi tiết với nhiều góc độ chỉ trong một lần gá đặt, giúp sản phẩm đạt độ chính xác cao, hạn chế sai lệch.
Ứng dụng trong ngành Ô Tô, hàng không, Y tế
- Ô tô: Gia công trục cam, vỏ động cơ, hệ thống truyền động yêu cầu dung sai nhỏ.
- Hàng không: Sản xuất cánh turbine, cánh quạt máy bay, chi tiết khung thân – những chi tiết có biên dạng phức tạp, cần độ an toàn tuyệt đối.
- Y tế: Chế tạo các bộ phận cấy ghép (khớp nhân tạo, răng implant) đòi hỏi độ chính xác đến từng micron.
Ở các lĩnh vực này, máy CNC 5 trục không chỉ tăng năng suất mà còn tạo ra các chi tiết đồng bộ, đảm bảo chất lượng toàn cầu.
Sản xuất chi tiết kỹ thuật cao
Máy CNC 5 trục cũng được ứng dụng trong:
- Gia công gỗ cao cấp: Sản xuất tượng gỗ nghệ thuật, chi tiết nội thất cầu kỳ.
- Ngành năng lượng: Gia công cánh turbine gió, rotor, stator.
- Ngành khuôn đúc chính xác: Tạo hình các bề mặt cong, bề mặt phức hợp mà máy CNC 3 trục khó xử lý.
Nhờ khả năng điều chỉnh dao cắt linh hoạt, máy CNC 5 trục giúp tạo ra sản phẩm có độ nhẵn bóng cao, rút ngắn thời gian hoàn thiện.
Lợi ích của máy CNC 5 trục so với các loại máy khác
Tăng năng suất và chất lượng sản phẩm
Với khả năng gia công đồng thời trên nhiều mặt, máy CNC 5 trục giúp giảm đáng kể thời gian thiết lập phôi và số lần gá kẹp. Điều này giúp tối ưu hóa quy trình sản xuất, tăng năng suất và đảm bảo chất lượng sản phẩm đồng nhất.
Gia công đa chiều, phức tạp với độ chính xác cao
Máy CNC 5 trục cho phép gia công các bề mặt phức tạp, các đường cong và các hốc sâu mà máy 3 trục không thể thực hiện được. Độ chính xác cao của máy giúp tạo ra các sản phẩm hoàn hảo ngay từ lần gia công đầu tiên, giảm thiểu sai sót và phế phẩm.
Tiết kiệm thời gian và chi phí sản xuất
Việc giảm số lần gá kẹp không chỉ tiết kiệm thời gian mà còn giảm chi phí nhân công và nguyên vật liệu. Máy có thể hoàn thành một chi tiết phức tạp trong một lần gá, loại bỏ nhu cầu phải di chuyển phôi giữa các máy khác nhau.
Hướng dẫn sử dụng và bảo trì máy CNC 5 trục hiệu quả
Các bước vận hành máy CNC 5 trục an toàn
- Kiểm tra an toàn: Đảm bảo khu vực làm việc sạch sẽ, không có chướng ngại vật và tất cả các thiết bị an toàn (nút dừng khẩn cấp, cửa bảo vệ) đều hoạt động tốt.
- Gá kẹp phôi: Gá kẹp phôi chắc chắn trên bàn máy, đảm bảo không bị dịch chuyển trong quá trình gia công.
- Thiết lập dao cụ: Chọn và lắp dao cụ phù hợp với vật liệu và công việc gia công.
- Nạp chương trình: Nạp chương trình gia công từ phần mềm CAM vào hệ thống điều khiển của máy.
- Chạy thử và giám sát: Chạy chương trình với tốc độ chậm để kiểm tra chuyển động và đảm bảo mọi thứ đều chính xác trước khi chạy với tốc độ tối đa.
Kinh nghiệm bảo trì và bảo dưỡng máy CNC 5 trục
Khi vận hành máy CNC 5 trục, việc bảo trì và bảo dưỡng định kỳ đóng vai trò quan trọng để duy trì hiệu suất ổn định cũng như kéo dài tuổi thọ của thiết bị. Người sử dụng cần thường xuyên vệ sinh máy, đặc biệt là các bộ phận quan trọng như ray trượt, trục chính và khu vực làm việc để loại bỏ bụi bẩn và phoi còn sót lại. Ngoài ra, việc bôi trơn các chi tiết chuyển động đúng theo khuyến nghị của nhà sản xuất sẽ giúp máy hoạt động trơn tru và giảm thiểu tình trạng hao mòn.
Bên cạnh đó, khi sử dụng máy CNC, bạn nên chú ý đến việc kiểm tra trục chính, lắng nghe những âm thanh bất thường để kịp thời xử lý các vấn đề phát sinh. Đồng thời, hệ thống làm mát cũng cần được bảo dưỡng đều đặn, đảm bảo dung dịch làm mát luôn sạch và đủ mức quy định nhằm bảo vệ dao cụ, phôi và tránh hiện tượng quá nhiệt.
Phần mềm điều khiển và cập nhật hệ thống máy CNC
Để vận hành máy CNC 5 trục, cần sử dụng các phần mềm CAM chuyên dụng như Mastercam, SolidCAM, PowerMill… Việc cập nhật phần mềm và hệ điều hành của máy thường xuyên giúp tối ưu hóa hiệu suất, vá lỗi và bổ sung các tính năng mới.
Kết luận
Tóm lại, máy CNC 5 trục là công nghệ gia công hiện đại, giúp xử lý chi tiết phức tạp với độ chính xác cao, tiết kiệm thời gian và chi phí. Nhờ tính linh hoạt, máy được ứng dụng rộng rãi trong hàng không, ô tô, y tế và chế tạo khuôn mẫu. Hiểu rõ nguyên lý hoạt động và bảo trì đúng cách sẽ giúp doanh nghiệp tối ưu hiệu quả sản xuất và nâng cao chất lượng sản phẩm.
